Mobilfunk-Messsysteme

S.E.A. Mess- und Analysesysteme für die Mobilfunktechnologien 2G/3G/4G/5G/NB-IoT/LTE-M

S.E.A. entwickelt, produziert und liefert Mess- und Analysesysteme für die unterschiedlichen Mobilfunktechnologien. Es können z. B. Funkzellenparameter und die Empfangsqualität der verschiedenen Mobilfunknetze, Technologien und Anbieter einfach erfasst werden. Die Systeme sind mobil und können im Rahmen von sogenannten Drive- oder Walk-Tests sehr effizient und schnell ganze Straßenzüge, Städte, Kreise oder sogar Länder erfassen sowie die aufgenommenen Daten auswerten.

Bestimmung der Mobilfunksituation an einem spezifischen Ort oder für ein ganzes Gebiet
Erfassen der Funkzellenparameter und der Empfangsqualität
Vergleich von Provider und Technologie
Autonome Erfassung mit vielen Sensoren gleichzeitig

Screenshot der SpaceMaster Softwareplattform mit umfangreichen Auswerte- und Analysefunktionen, visualisiert in Karten- und Reportdarstellung

Mobilfunk Mess- und Analysesystem SEA 3714C Drive Test System zur Mobilfunkvermessung

Mobilfunkmesssystem SEA 3714C in Transportkoffer

Ausschnitt einer Layerdarstellung von Mobilfunkzellen und verfügbaren WLAN Hotspots in einer Karte.

Messgerät SEA 3709C Cellular Measurement System zur Mobilfunkvermessung

SpaceMaster® Softwareplattform

mit umfangreichen Auswerte- & Analysefunktionen

Zur Analyse und Auswertung von Funkzellendaten steht die Softwareplattform SpaceMaster zur Verfügung. Als Client-Server-System können große Datenmengen verwaltet und analysiert werden. Schwerpunkte sind hierbei die Kartenvisualisierung von erfassten Funkzellendaten sowie umfangreiche Filter- und Analysemöglichkeiten spezialisiert auf die Auswertung von Mobilfunkdaten. Als Informationssystem dient die Plattform zur Anzeige der Zellparameter auch unterschiedlicher Netzbetreiber. Selbst unterschiedliche Technologien wie z. B. 5G, WLAN und NB-IoT können gleichzeitig dargestellt und miteinander verglichen werden.

Bestimmung der Mobilfunkabdeckung und Empfangssituation
Gemischte Darstellung der Messdaten mit den Geokoordinaten auf Kartenmaterial
Provider- und Zellstatistik für vergleichende Messungen
Bestimmung von Zellausbreitung und Zellform
Beliebige Anzeigefilter z. B. nach Technologie (2G/3G/4G/5G/NB-IoT, WLAN) oder RSSI/RSRQ etc.
Vergleich der Funkzellencharakteristika über die Zeit

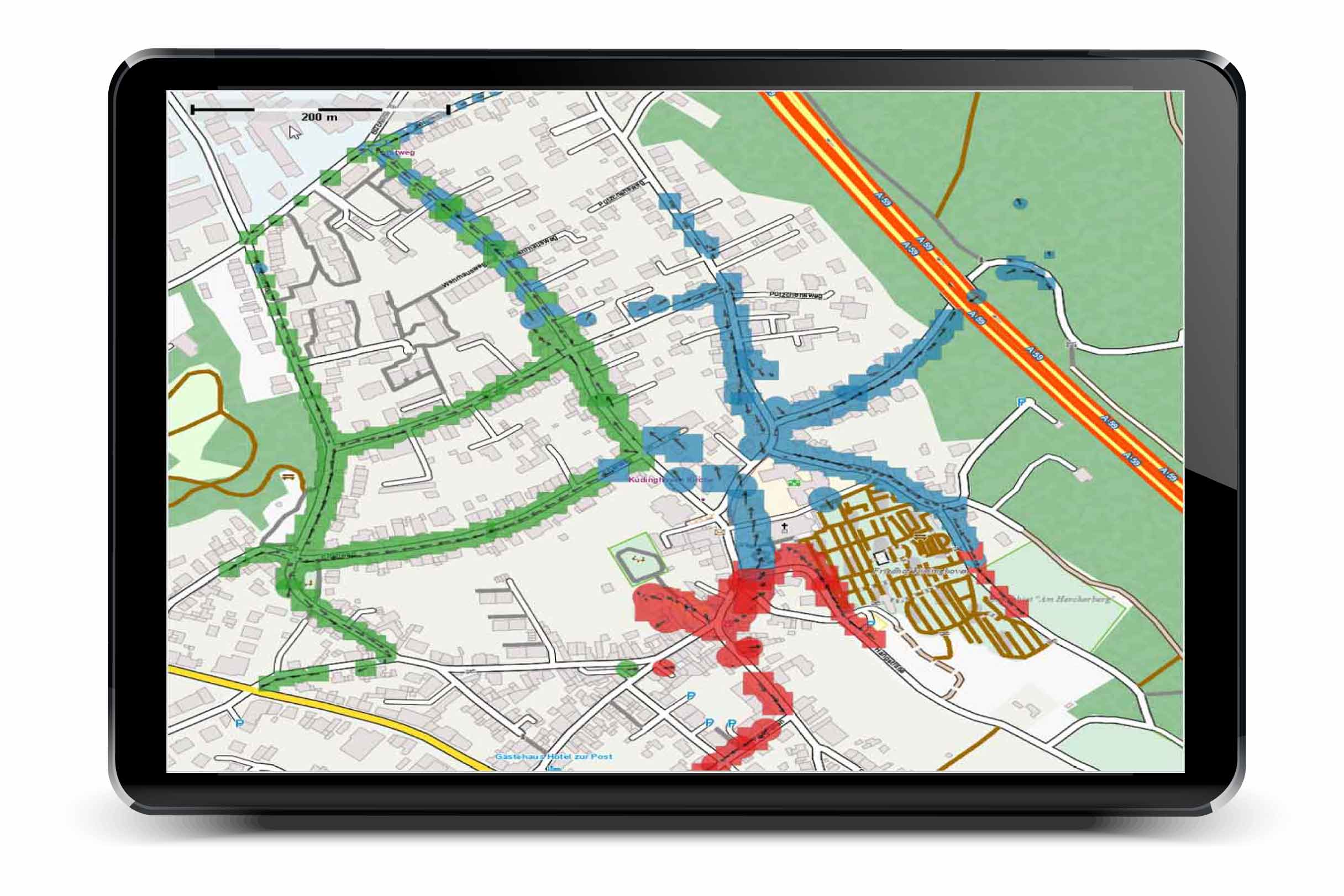

Bediensoftware Streaming Client Close-up

Die Vorteile

Einfache Bedienung

Für den Betrieb der Geräte müssen Sie kein Mobilfunkspezialist sein. Die Geräte werden einfach nach Anbieter und Technologie konfiguriert und arbeiten danach völlig automatisch.

Realistische Netzeinbuchung

Durch viele gleichzeitig aktive Sensoren und die Verwendung von echten SIM-Karten buchen sich die Geräte auch realistisch in das jeweilige Mobilfunknetz ein.

Schnell und effizient

In kurzer Zeit und mit geringem Personalaufwand wird eine Übersicht über die Mobilfunkabdeckung erhalten – ohne langwierige Messungen mittels Scanner.

Automatisierte Datensicherung

Alle unsere Geräte sind mit dedizierten LTE-Modems für den automatisierten Upload der Messdaten ausgerüstet. So muss sich niemand um die Sicherung der Daten und den Transfer kümmern.

Gerätevarianten und Ausführungen

SEA 3714C Drive Test System

Das SEA 3714C ist ein modulares Gerät mit 32 Kanälen, welches in verschiedenen Hardwarekonfigurationen erhältlich ist. Das abgebildete System kann alle Netztechnologien von 2G (GSM), 3G (UMTS), 4G (LTE) und 5G NR im Stand Alone (SA) oder Non-Stand Alone (NSA) Modus, sowie auch für NB-IOT oder LTE-M erfassen und aufzeichnen. Hierbei werden neben den Zellinformationen auch Nachbarzelleninformationen und Qualitätsparameter erfasst und aufgezeichnet, z. B. LAC, ECID, CID, TAC, RSSI etc.

Kurzübersicht Technologien und Frequenzen

2G: 900M Hz / 1800 MHz
3G: B1, B3, B5, B6, B8, B19
4G – FDD: B1, B3, B5, B7, B8, B18, B19, B20, B28, B32
4G – TDD: B38, B40, B41, B42, B43
5G – SA: n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78, n79
Cat-NB2 (LTE NB-IoT)-FDD: B1 (2100), B2 (1900), B3 (1800), B4 (2100), B5 (850), B8 (900), B12 (700), B13 (700), B18 (800), B19 (800), B20 (800), B25 (1900), B26 (850), B28 (700), B31 (450), B66 (2100), B72 (450), B73 (450), B85 (700)
Cat-M1 (LTE-M)-FDD: B1 (2100), B2 (1900), B3 (1800), B4 (2100), B5 (850), B8 (900), B12 (700), B13 (700), B18 (800), B19 (800), B20 (800), B25 (1900), B26 (850), B27 (800), B28 (700), B31 (450), B66 (2100), B72 (450), B73 (450), B85 (700)

Mobiler oder stationärer Betrieb über Akku oder Netzgerät möglich

[Technische Angaben ohne Gewähr]

Ländervarianten

Viele unserer Geräte stehen auch als Varianten für andere Länder und Funkstandards zur Verfügung.

Fragen Sie uns

Zubehör

Ladegerät
Ladegerät und Autoadapter für den Betrieb im Fahrzeug (12-V-Autoadapter)
GPS-Antenne
Aktive Magnetfußantenne zum direkten Anschluss an die Mobilfunk-Messgeräte (Anschluss SMA/FAKRA)
Netzteil
Weitbereichsnetzteil für den stationären Betrieb mit Ladeadapter (110–230V/12V 60VA)
Hochleistungsakku
Lithium-Ionen-Akku für den mobilen Betrieb der Geräte

Bediensoftware Streaming Client

Die Geräte arbeiten automatisch. Doch häufig ist es hilfreich, die aktuell verfügbaren Mobilfunknetze und deren Parameter anzuzeigen. Hierzu steht eine Software zur Konfiguration und Anzeige zur Verfügung. Ein zusätzliches Karten-Plugin zeigt die aktuelle Position, die bisherige Fahrspur und die bisher erfassten Daten auf einer Karte an. Eine Vorfilterung kann erfolgen, um z. B. die Vollständigkeit der Erfassung zu kontrollieren. Die Daten werden auf Offline-Karten dargestellt. Karten für viele Länder sind frei verfügbar.

Bedienoberfläche Streaming Client — Ansicht der Bedienoberfläche der Streaming Client Software mit Karten- und Statistik-Plugin

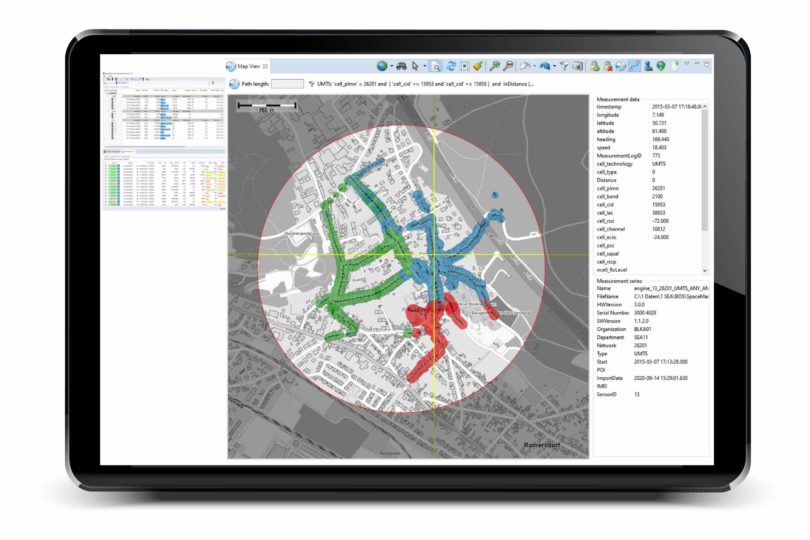

Beispielansicht der Mobilfunkzellen in drei Abstrahlrichtungen mit Überlappbereichen

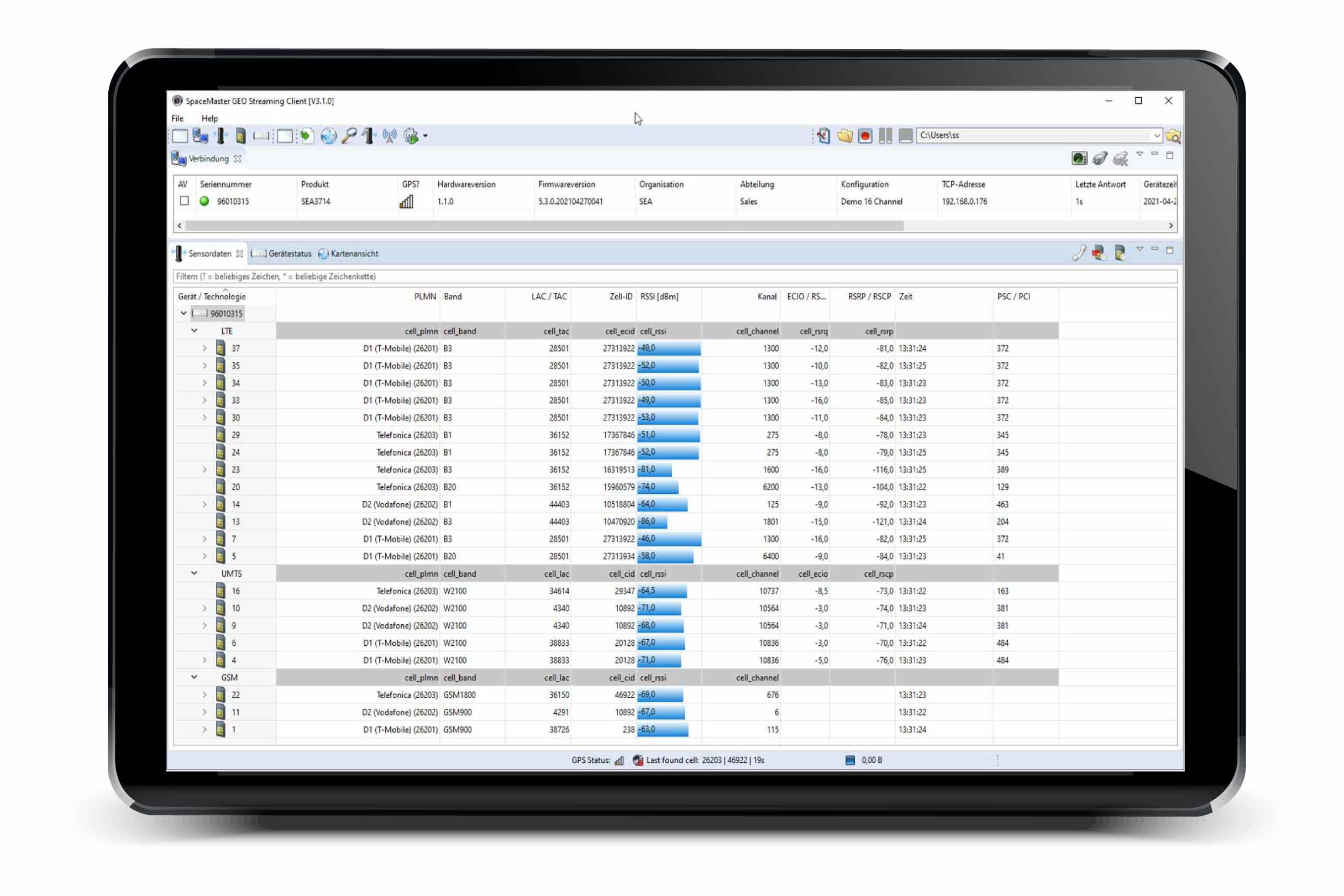

Beispielansicht der aktuell registrierten Mobilfunknetze

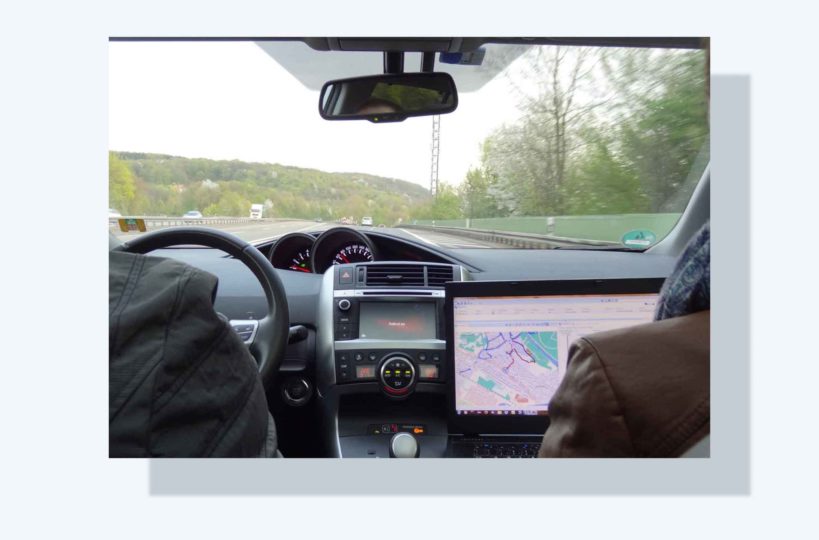

Testfahrt zur Mobilfunkvermessung mit Mobilfunk Mess- und Analysesystem — Ansicht der aktuellen Fahrposition auf einer Karte während einer Testfahrt

Zielgruppen & Anwendungen

Unsere Messsysteme werden von Behörden und Organisationen ebenso verwendet wie von Städten, Gemeinden oder Gas-, Wasser- und Stromanbietern, um die Mobilfunkabdeckung in ihrer Stadt oder an spezifischen Messorten zu erfassen. Nachfolgend sind einige Beispiele aufgeführt.

Behörden und Organisationen
Bestimmung der Funkzelle und Ausbreitung einer Cell-ID. Lokalisierung einer Zelle und Feststellung der Zellausdehnung.
Netzbetreiber und Versorger
Versorgungsmessungen: Bestimmung von Versorgungslücken oder Bestversorgung z. B. von bestimmten Providern oder Gebieten.
Städte und Gemeinden
Erfassen der Qualität einer Mobilfunkversorgung in Industriegebieten und urbanen Bereichen. Identifizierung von Versorgungslücken.
Event-Veranstalter
Erfassen der Qualität einer Mobilfunkversorgung bei Veranstaltungsorten. Identifizierung von Versorgungslücken.

Transport & Verkehr
Identifizierung von Versorgungslücken oder Vermessung und Optimierung von Smart-City-Anwendungen.
Industrie
Bestimmung der Mobilfunkabdeckung auf großen Industriegeländen. Identifizierung von Versorgungslücken oder Verbindungsabbrüchen.
Hilfsorganisationen
Bestimmung der vorhandenen Mobilfunknetze und unterversorgter Bereiche.
Katastrophenschutz
Bestimmung von Versorgungslücken und Verfügbarkeit von Mobilfunknetzen nach Katastrophen oder großflächigen Ausfällen.
