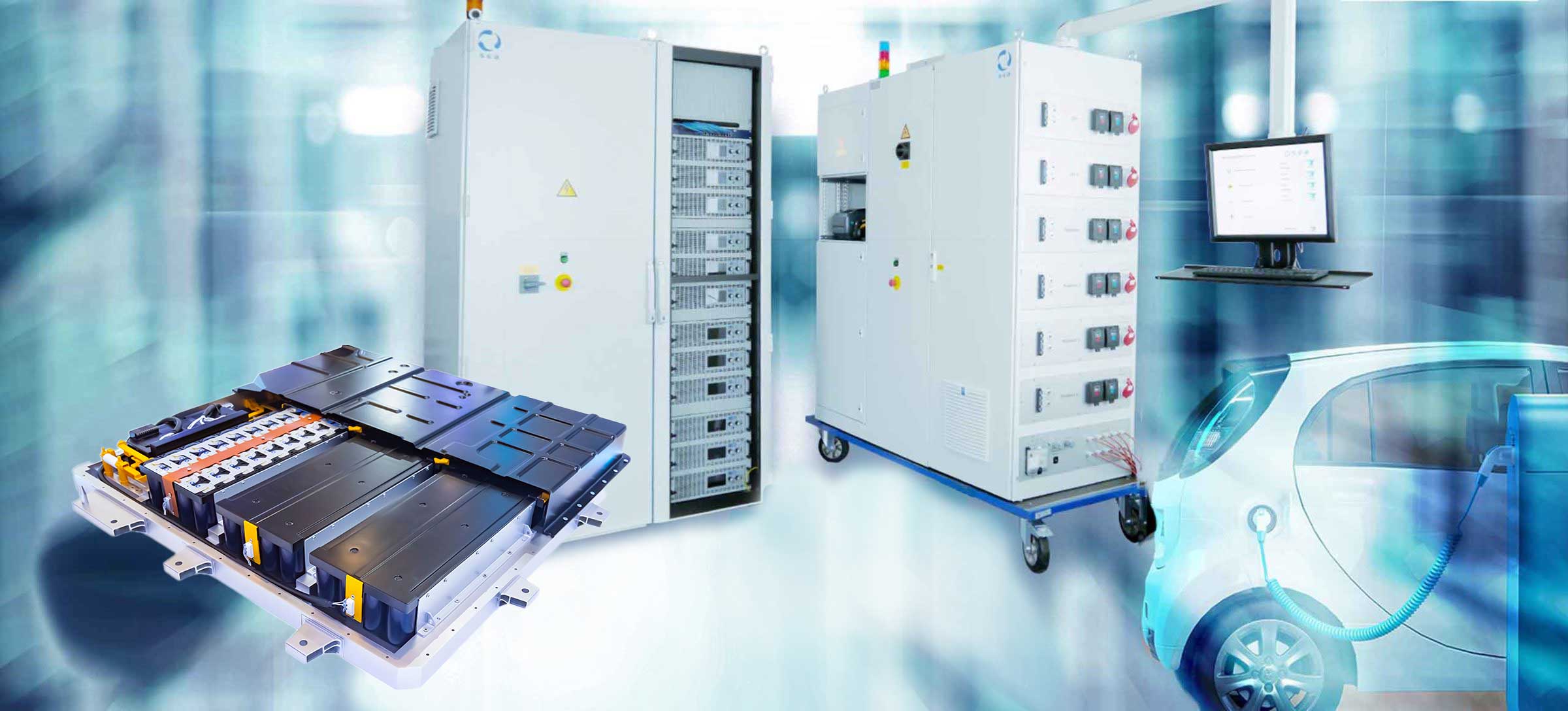

Batterie-Pack vor einem Elektroauto an einer Ladesäule

Batterieprüfstände –
High-Voltage-Batterie-Testsysteme

Modular und skalierbar

Kundenspezifische Systemlösungen

Individuell konfigurierbare Batterieprüfstände
und High-Voltage-Testsysteme

für den Test von Batteriezellen, Batteriemodulen und komplexen Batteriesystemen

Batterieprüfstand mit einem Elektroauto an einer Ladesäule

Batterie-Testsysteme
für Entwicklung und Produktionsanwendungen

Der zunehmende Einsatz elektrischer Antriebssysteme sowohl in der Automobilindustrie als auch im modernen Transportwesen erfordert die Entwicklung neuer Hochleistungs-Energiespeichersysteme.

S.E.A. Batterieprüfstände bieten Ihnen

Umfassendes Testen und Analysieren,
um eine optimale Leistung und Sicherheit zu gewährleisten

Batteriepack und Batterieprüfstand mit einem Elektroauto an einer Ladesäule

Leistungsparameter:

  • Leistungsbereiche: 10 bis 180 kW
  • Spannungsbereich: bis 1.000 V
  • Testströme: bis zu 480 A
  • Hohe Energieeffizienz durch Rückspeisefähigkeit

Test der Batterieleistungsparameter

  • Laden und Entladen mit Vierquadranten-Netzteilen
  • Batterie Sensing für schnelle und präzise Lade- und Entladezyklen

Test der Zellqualität und Isolation

  • Kurzschlusserkennung
  • Messung Verluststrom und Isolationsmessung
  • Hochspannungs-Isolationstest bis 6 kV mit automatischer Masseschaltung aller Signalleitungen

Test des BMS (Batteriemanagement)

  • Unterstützung kabelgebundener und drahtloser Schnittstellen: CAN-Bus, Modbus, I2C, Bluetooth, WLAN
  • Digitale oder analoge Signale

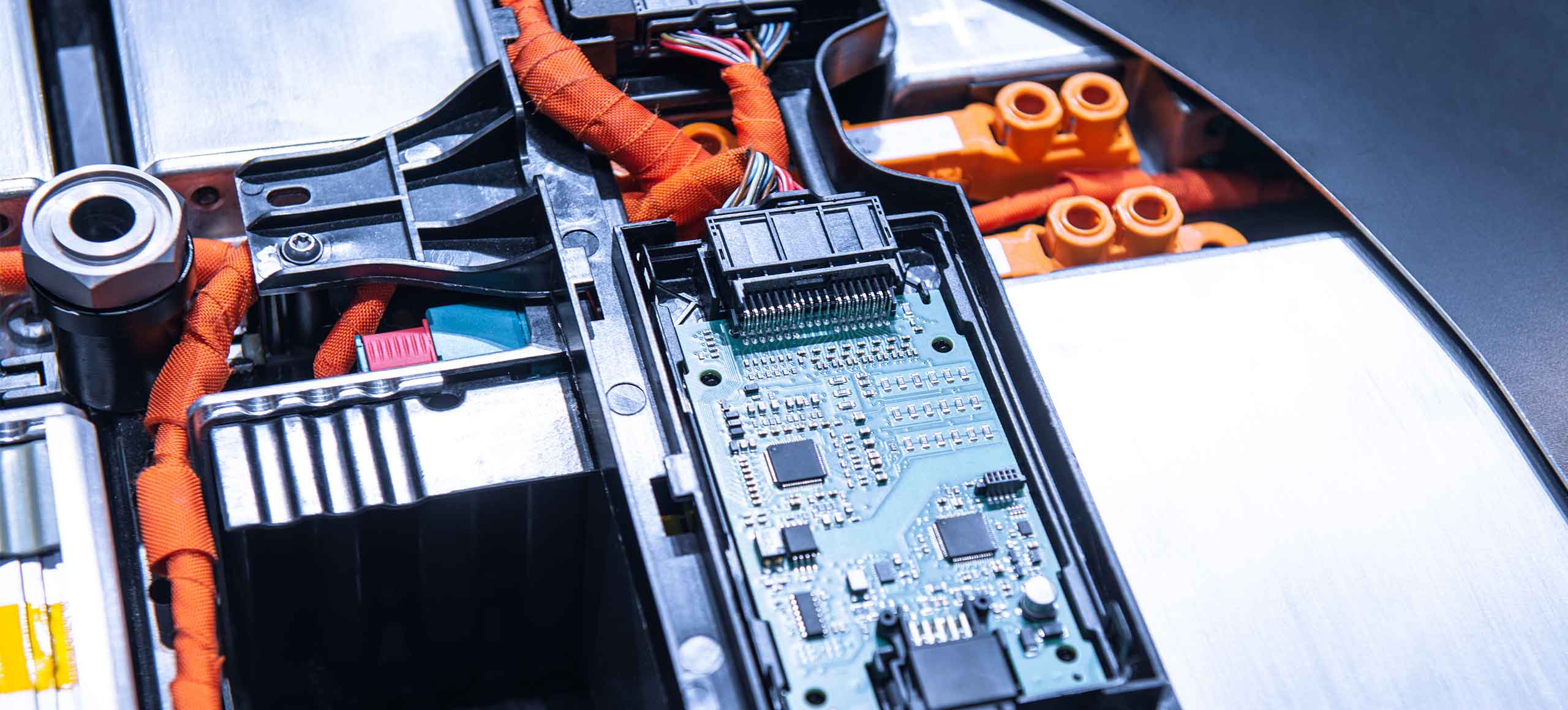

Close-up von einem Batteriemanagementsystem

Batterie-Managementsystem

Kundenspezifische Systemlösungen für den Test von ganzen Batteriepacks einschließlich der Batteriemanagement-Elektronik

  • Offene Schnittstellen zur Kommunikation mit dem BMS zur Abfrage des Batteriezustands z. B. für die Abfrage von Ladezyklen oder Zellspannungen
  • Unterstützung unterschiedlicher Standards: Bluetooth, WLAN
  • Unterstützung unterschiedlicher Interfaces: CAN-Bus, Modbus, I2C
  • Digitale oder analoge Signale

Unsere vorkonfigurierten
Batterietestsysteme und Prüfstände

Ein vorkonfigurierter Batterieprüfstand ermöglicht eine effiziente, präzise und benutzerfreundliche Durchführung von Batterietests, was sowohl in Forschung und Entwicklung als auch in der industriellen Produktion von Vorteil sein kann

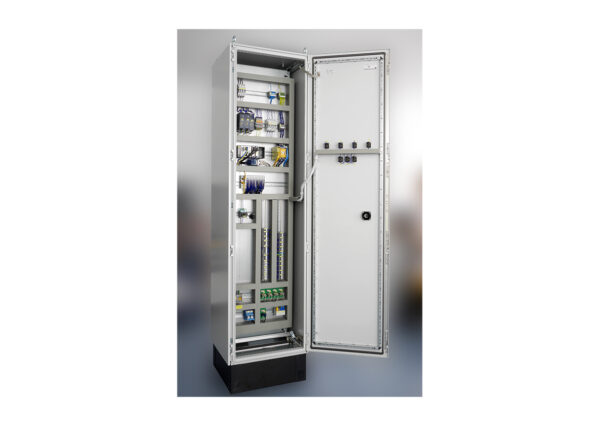

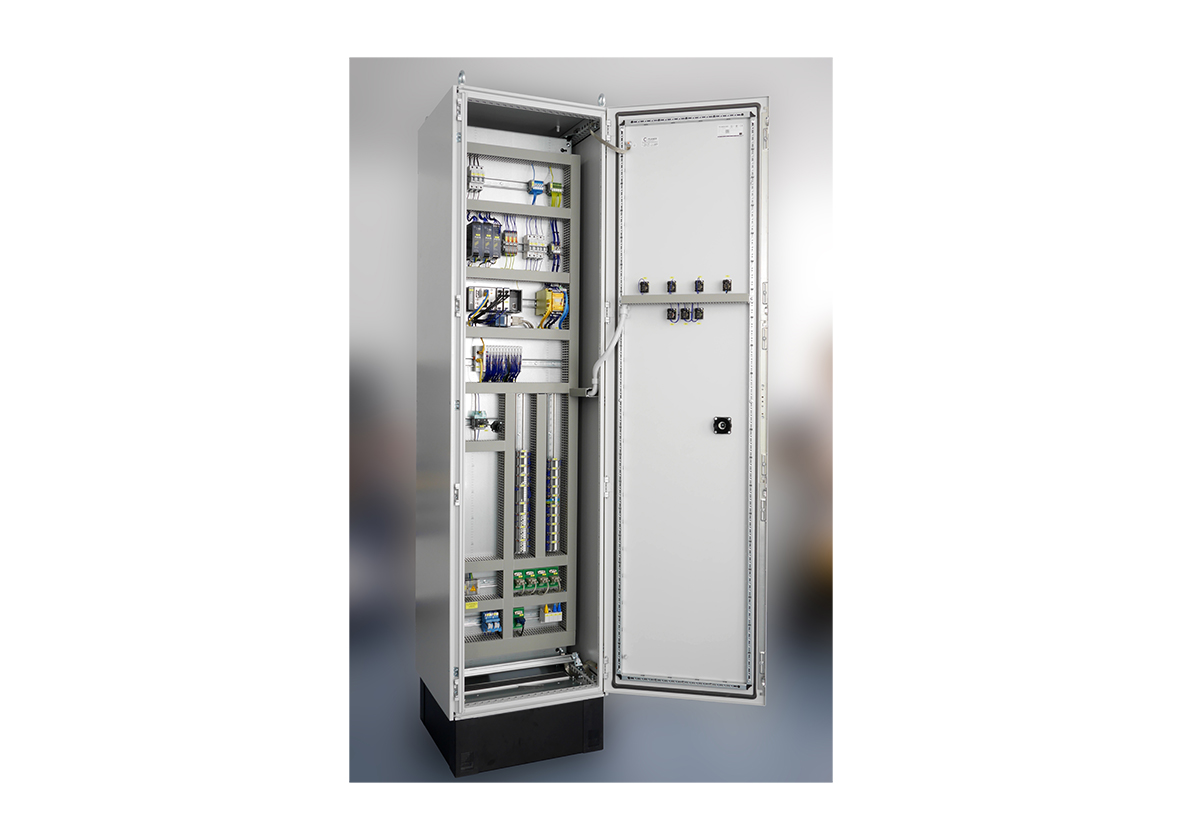

Batterie-Testsystem P280-200

Das Batterie-Testsystem P280-200 ist eine Stand-Alone-System, welches sowohl in der Entwicklung als auch in der Produktion von Batteriemodulen und Systemen eingesetzt werden kann.

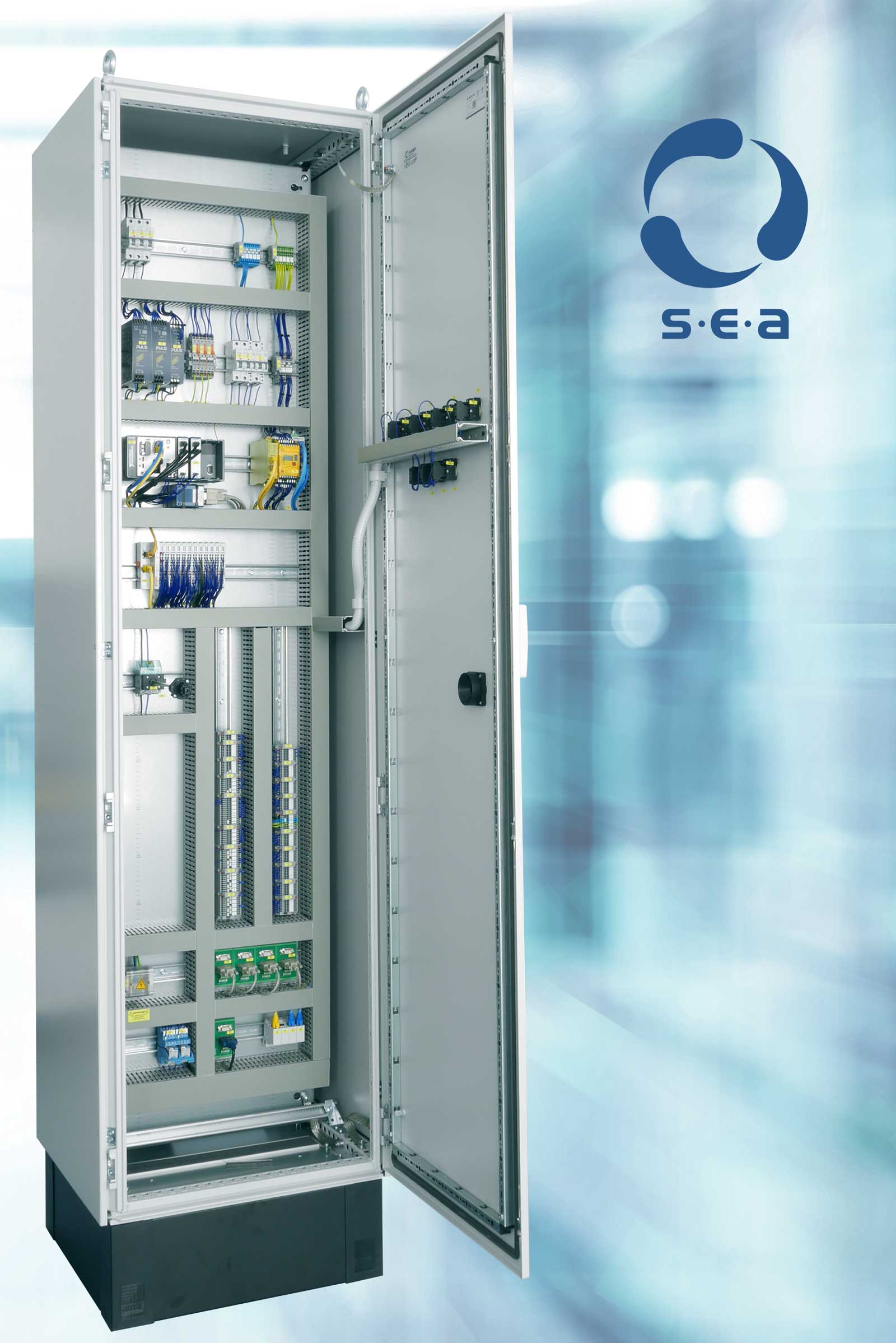

kompakter Batterieprüfstand P280-200 der Firma S.E.A. vor türkisen Testlabor Hintergrund

Sprechen Sie uns gerne
auf Ihre speziellen Batterietester-Anforderungen an.

Einige der vorkonfigurierten Eigenschaften

Messen von beliebigen analogen Signalen (analog IO)

Bereitstellen von digitalen IO Signalen

Potentialfreie Relaiskontakte

Temperaturmessungen

Test der Isolationswächter

Einzelprüfung und Verschaltung der Batteriemodule

Kommunikation mit dem Prüfling per CAN, Modbus, Bluetooth oder WLAN

2D-/3D-Barcode-Scanner / RFID-Reader / Ansteuerung Labeldrucker

Modulare Systemhardware der Batterieprüfstände

S.E.A. Batterieprüfstand Schema Systemhardware

Konfigurierbare Testabläufe

mit der Prüfstandssoftware TestMaster

mehr zu TestMaster

Monitore mit TestMaster Software für konfigurierbare Testabläufe für manuelle, geführte oder teilautomatisierte Tests.
Konfigurierbare Testabläufe für manuelle, geführte oder teilautomatisierte Tests.
Test Report mit TestMaster: unspezifisches Beispiel

Testdatenmanagement-Test Reporting

Frei konfigurierbare Testreports und Zertifikatserstellung

Anschlusstechnik und Hochstromkabel Detailansicht eines Batterieprüfstands der Firma S.E.A.

Hochleistungsmatrix mit Leistungsklassen bis 1000 V / 500 A

der zentralen Leistungseinheit

Variable Anschlusstechnik mit Hochstrom- und Hochspannungskabeln

für unterschiedliche Batteriesysteme und Kabelsätze



Vorkonfigurierte Batterieprüfstände
bieten Vorteile:



#1

Zeitersparnis:
Durch die Vorkonfiguration sind alle notwendigen Einstellungen und Parameter bereits vorbereitet, was die Einrichtungszeit erheblich reduziert und den Testbetrieb beschleunigt.

#2

Einfache Handhabung:
Vorkonfigurierte Prüfstände sind in der Regel benutzerfreundlich gestaltet und erfordern weniger technisches Fachwissen, um sie zu bedienen. Dies erleichtert die Nutzung durch verschiedene Mitarbeiter.

#3

Zuverlässigkeit:
Die vorherige Konfiguration und Testläufe gewährleisten eine höhere Zuverlässigkeit und Präzision der Prüfungen, da potenzielle Fehlerquellen im Voraus identifiziert und behoben werden können.

#4

Standardisierte Tests:
Vorkonfigurierte Prüfstände ermöglichen standardisierte Testverfahren, die reproduzierbare Ergebnisse liefern und somit die Vergleichbarkeit von Tests über verschiedene Zeiträume oder Standorte hinweg gewährleisten.

#5

Effizienzsteigerung:
Die vorgegebene Konfiguration minimiert menschliche Fehler und sorgt für einen reibungslosen Testablauf, was zu einer insgesamt höheren Effizienz in Bezug auf Zeit, Ressourcen und Kosten führt.

#6

Schnelle Anpassung:
Vorkonfigurierte Prüfstände können oft leicht an spezifische Anforderungen oder Testbedingungen angepasst werden, was Flexibilität bei der Durchführung verschiedener Tests ermöglicht.

#7

Dokumentation:
Die vorherige Konfiguration erleichtert die Dokumentation der durchgeführten Tests und Ergebnisse, was wichtig ist für Qualitätssicherungs- und Berichterstattungszwecke.

#8

Einfache Integration:
Vorkonfigurierte Prüfstände können oft nahtlos in bestehende Testumgebungen oder Prozesse integriert werden.

Testverfahren und Normen

Welche Normen und Testverfahren
benötigen Sie oder wollen Sie implementieren?

Sprechen Sie uns an

Normen und Testverfahren

IEC 62660 Testverfahren und Akzeptanzkriterien für sekundäre Lithium-Zellen in Elektroautos

ISO 12405-4 Leistungstests für Li-Ion-Batteriepakete und -systeme

UN38.3 Transport von Li-Ionen Batterien

UL 1974: Creating a Safe Second Life for EV Batteries

Service und Dienstleistungen für Ihren Batterieprüfstand

Erstellung eines flexiblen und modularen Testsystems
Kundenorientierter Aufbau des Testsystems
Lieferung bis zum Einsatzort
Installation und Inbetriebnahme vor Ort
Service und Schulung
Regelmäßige Wartung und Kalibrierung
  • TestMaster Logo

    TestMaster – der Werkzeugkasten für Ihre Testanforderungen

    TestMaster ist eine flexible Software für alle Prüfstände. Konfigurierbare Prüfstandssteuerung und Testautomatisierung für Echtzeit- und HIL-Prüfsysteme, Funkttionstests, Qualifikationstests, Lebensdauerprüfungen, Software- und Hardwarevalidierungen, Produktionstests.

    TestMaster Prüfstandssoftware
  • Batterietestsystem-Software

    Integrierte Software – Leistungsfähig und zukunftssicher

    Voll- oder halbautomatischer Prüfbetrieb und die manuelle Bedienung zur Wartung und Einrichtung des Prüfsystems erfolgen unkompliziert über die kundenspezifisch konfigurierte TestMaster-Software. Die zukünftige Anpassung von Prüfabläufen und -berichten ist flexibel jederzeit durch den Betreiber möglich.

  • Logo der Firma Schaltbau

    Unser Partner für anspruchsvolle Hochvoltschütze

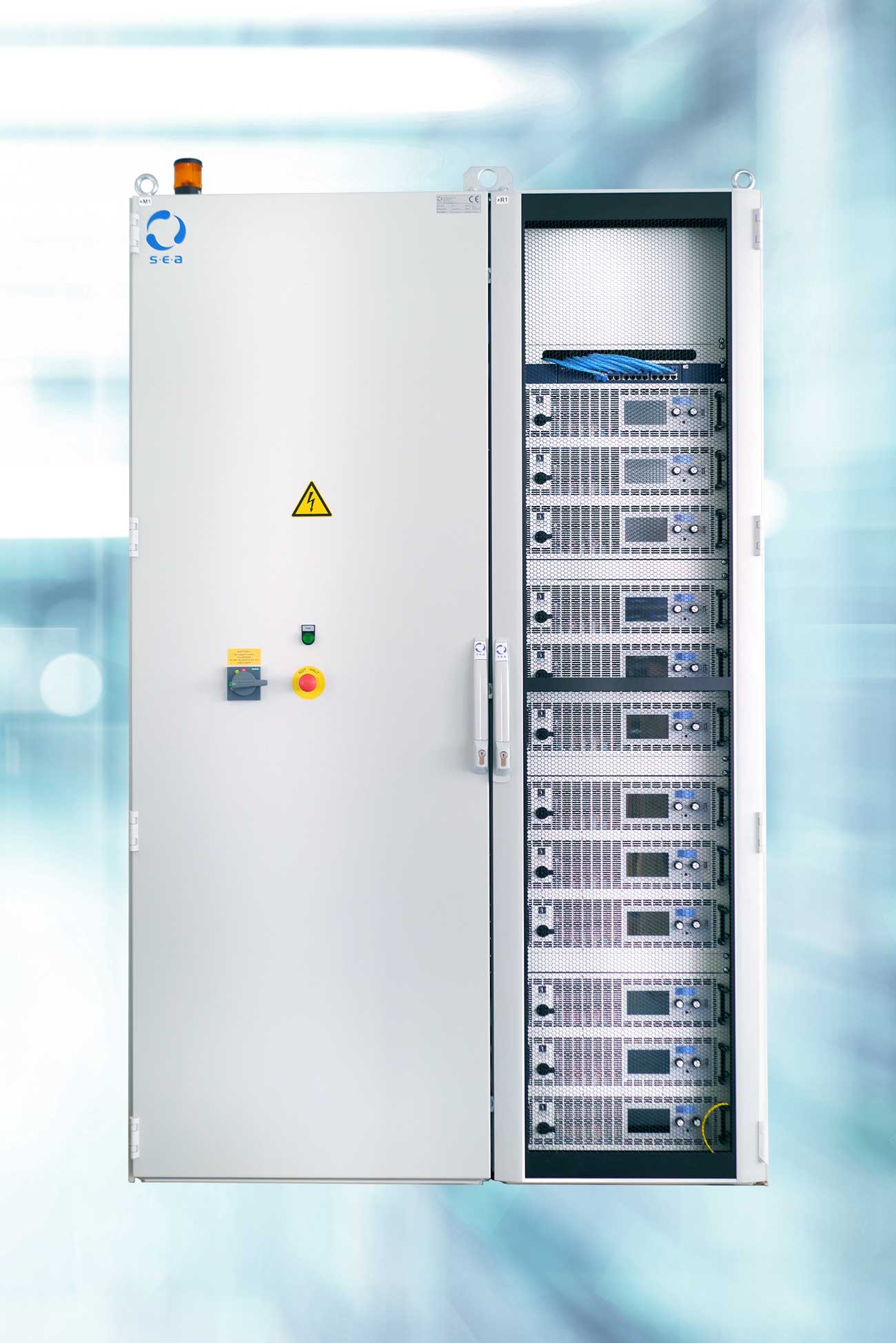

    Bei unserem Hochleistungs-Batterie-Testsystem P480-1000 setzen wir beim Schalten der Entlade- und Ladeströme auf Hochvoltschütze von Schaltbau.
