High-Voltage-Batterie-Testsysteme

Modular und skalierbar

Individuell konfigurierbare Testsysteme

Der zunehmende Einsatz elektrischer Antriebssysteme sowohl in der Automobilindustrie als auch im modernen Transportwesen erfordert die Entwicklung neuer Hochleistungs-Energiespeichersysteme.

Um Sie bei der Entwicklung und Produktion dieser Systeme zu unterstützen, entwickelt S.E.A. individuell konfigurierbare Testsysteme, welche skalierbar und flexibel für die jeweiligen Anforderungen einsetzbar sind.

Hauptmerkmale unserer Batterietester

Leistungsbereiche: 10 bis 180 kW, bei Spannungsbereichen bis 1.000 V und Testströmen bis zu 480 A
Energieeffizienz durch Rückspeisefähigkeit
Modularer Aufbau mit standardisierten Baugruppen
Einfache Prüfstandskonfiguration und Testsequenz-Erstellung mittels TestMaster Test Management Software für eine schnelle Anpassung an wechselnde Prüfanforderungen
Unterstützung sowohl automatisierter als auch manueller Prüfabläufe
Integration in bestehende Automatisierungssysteme z. B. über EtherCAT
Batterie-Sensing für schnelle und präzise Lade- und Entladezyklen
Kommunikation mit dem Batteriemanagement (BSM) über CAN oder Ethernet
Digitalmultimeter für präzise Messung von Spannung, Strömen und Temperaturen
Isolationsprüfungen bis 6 kV mit automatischer Masseschaltung aller Signalleitungen des Prüflings
Integration beliebiger weiterer Messtechnikkomponenten
Benutzerverwaltung

Modulare Testsysteme mit skalierbaren Leistungsklassen von 10 bis 180 kW für den Test von Batteriezellen, Batteriemodulen und Batteriesystemen
Flexible softwarebasierte Steuerung der Prüffunktionen sowohl für die Entwicklung als auch für die Produktion
Test von Batterieleistungsparametern, Batteriemanagement, Kommunikation über CAN, Bluetooth oder WLAN, digitaler und analoger Peripherie (IO-Signale)
Hochspannungs-Isolationstests bis 6 kV

Was wir für Ihre Testanforderungen leisten

Erstellung eines flexiblen und modularen Testsystems

Kundenorientierter Aufbau des Testsystems

Sie wollen mehr Informationen?

Varianten unserer Batterietester

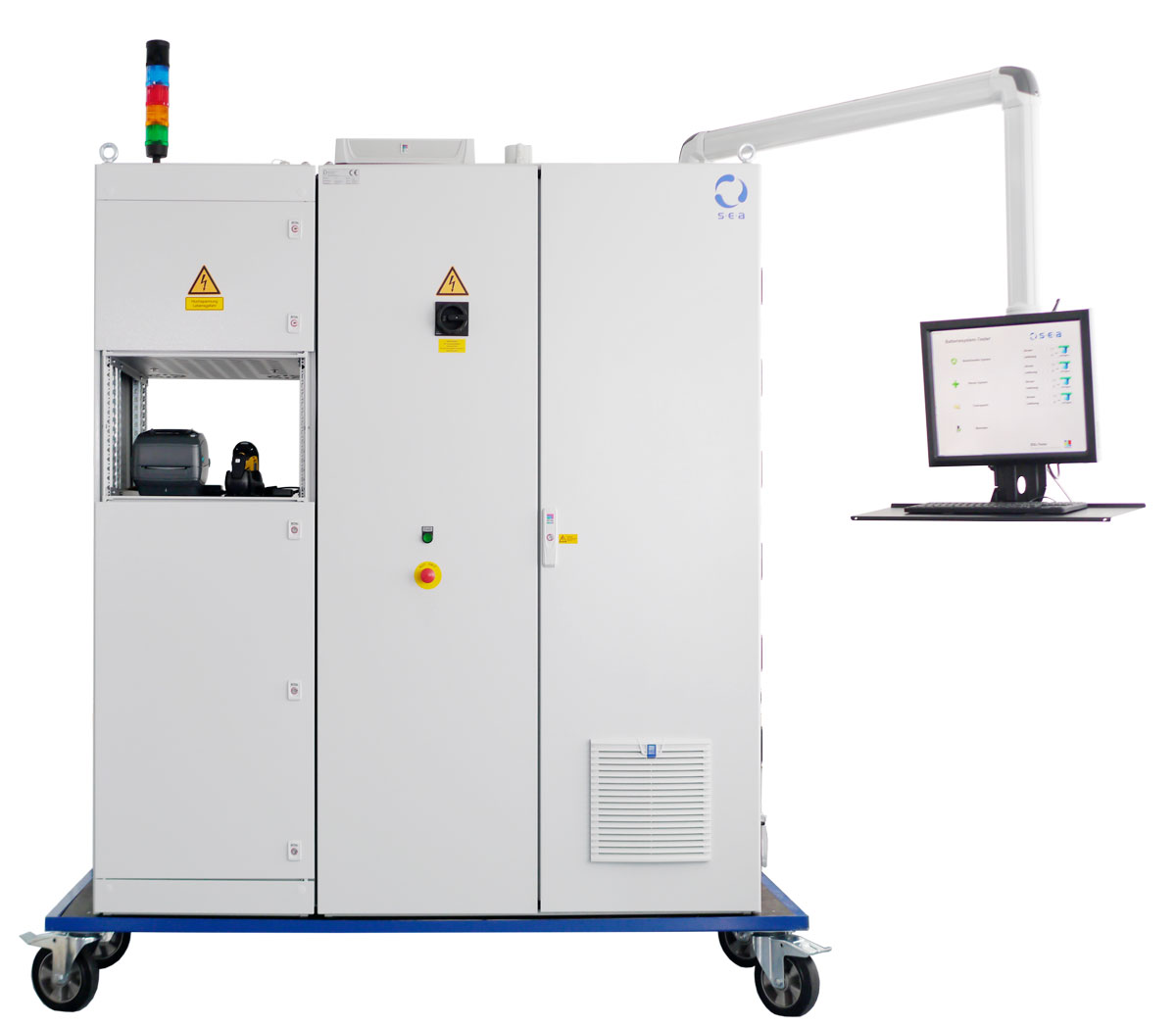

Das Batterietestsystem P480-1000 ist ein skalierbares Hochleistungs-Testsystem, welches aus einer zentralen Leistungseinheit mit Leistungsnetzteilen und elektronischen Lasten sowie aus bis zu vier mobilen Prüfstationen besteht.

In den Prüfstationen befindet sich die notwendige Messtechnik und das PC-Terminal mit Touchscreen zur Bedienung des Prüfstands. Das modulare Konzept, die gemeinsame Nutzung der Netzteile und Lasten sowie die Rückspeisefähigkeit der Lasten ermöglicht einen äußerst kosteneffizienten Betrieb des gesamten Prüfsystems – sowohl in der Entwicklung als auch in der Produktion von Batteriesystemen. Über eine speziell entwickelte Hochleistungsschaltmatrix werden die benötigten Leistungen zum jeweiligen Prüfplatz geschaltet.

Batterietestsystem P480-1000 für EV High Voltage Batterien

Sprechen Sie uns gerne auf Ihre speziellen Anforderungen an.

Kontakt

TestMaster – der Werkzeugkasten für Ihre Testanforderungen
TestMaster ist eine flexible Software für alle Prüfstände. Konfigurierbare Prüfstandssteuerung und Testautomatisierung für Echtzeit- und HIL-Prüfsysteme, Funkttionstests, Qualifikationstests, Lebensdauerprüfungen, Software- und Hardwarevalidierungen, Produktionstests.
TestMaster Prüfstandssoftware
Integrierte Software – Leistungsfähig und zukunftssicher
Voll- oder halbautomatischer Prüfbetrieb und die manuelle Bedienung zur Wartung und Einrichtung des Prüfsystems erfolgen unkompliziert über die kundenspezifisch konfigurierte TestMaster-Software. Die zukünftige Anpassung von Prüfabläufen und -berichten ist flexibel jederzeit durch den Betreiber möglich.
Unser Partner für anspruchsvolle Hochvoltschütze
Bei unserem Hochleistungs-Batterie-Testsystem P480-1000 setzen wir beim Schalten der Entlade- und Ladeströme auf Hochvoltschütze von Schaltbau.
